电缆桥架型式的选择,应符合下列规定:

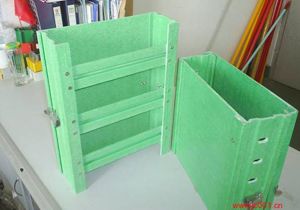

1,电缆桥架组成的梯架、托盘,可选用满足工程条件阻燃性的玻璃钢制。
2,需外部的电气干扰时,应选用无孔金属托盘加实体盖板。
3,在有易燃粉尘场所,宜选用梯架,上一层桥架应设置实体盖板。
4,高温、腐蚀性液体或油的溅落等需防护场所,宜选用托盘,上一层桥架应设置实体盖板。
5,需因地制宜组装时,可选用组装式托盘。
6,除上述情况外,宜选用梯架。技术经济综合较优时,可选用铝合金制电缆桥架。
电缆桥架的组成结构,应满足强度、刚度及稳定性要求,且应符合下列规定:
1,桥架的承载能力,不得超过使桥架初产生变形时的大荷载除以系数为1.5的数值。
2,梯架、托盘在允许均布承载作用下的相对挠度值。
3,钢制托臂在允许承载下的偏斜与臂长比值,不宜大于1/100。
4,振动场所的桥架系统,包括接地部位的螺栓连接处,应装置弹簧垫圈。
5,当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时,应留有不少于20mm的伸缩缝,其连接宜采用伸缩连接板;电缆桥架跨越建筑物伸缩缝处应设置不少于20mm的伸缩缝。
6,电缆桥架在每个支吊架上的固定应牢固,安装牢固,横平竖直。桥架连接板的螺栓应紧固,螺母应位于桥架的外侧。
7,铝合金桥架在钢制支吊架上固定时,应有防电化腐蚀的措施。
电缆桥架转弯处的弯曲半径,应满足电缆允许弯曲半径要求。
