玻璃钢电缆支架优点

浏览:84 发布日期:2022-05-19 11:49:27

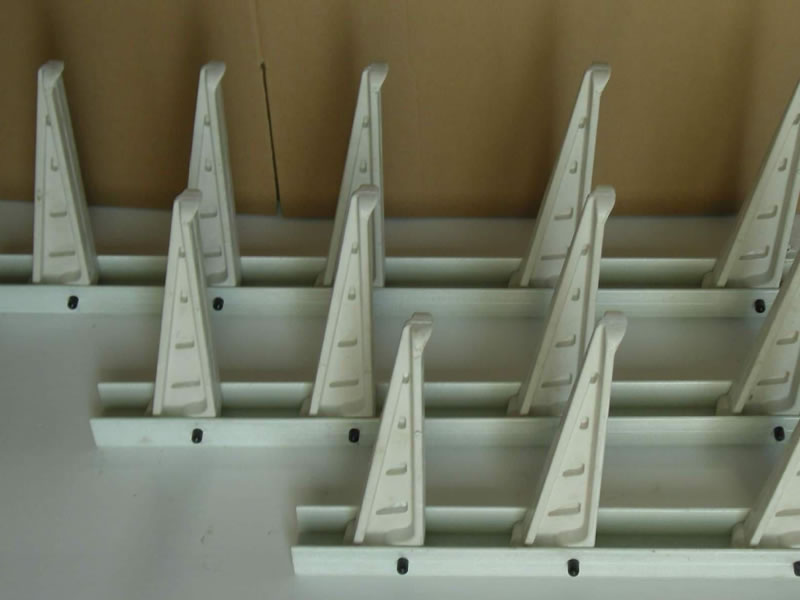

组合式玻璃钢电缆支架

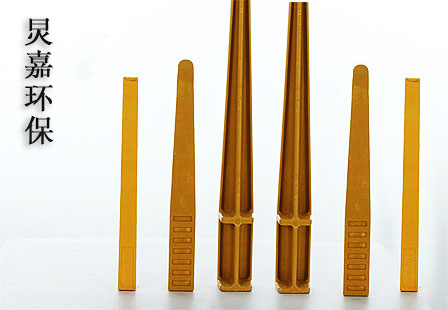

预埋式直埋式电缆沟支架

螺钉式复合材料支架

玻璃钢电缆支架的安装过程-预埋式电缆支架组合式电缆支架螺钉式电缆支架

玻璃钢电缆支架优点:强度高、重量轻、重量只有钢的1/4,混凝土管的1/10左右,运输利便,施工简捷。产品表面滑腻冲突系数小,不毁伤电缆。整体绝缘,无电侵蚀,可防止产生涡流。耐潮性好,可以永远在潮湿或水中应用。耐热,耐寒。防火性能优,它能在-50℃---130℃下应用。防侵蚀,不生锈,应用寿命长,免维护等优点。

玻璃钢电缆支架分为预埋式电缆支架,螺钉式电缆支架组合式电缆支架三大类。

强度高,韧性好,绝缘性能高,阻燃性好。

预埋式电缆支架特点:

1. 克服了钢铁支架易腐蚀不绝缘的难点,预埋式电缆支架不锈蚀,不霉蛀,具有抗酸碱盐腐蚀性能。

2. 机械强度高,抗弯曲性能强,不扭曲变形,不脆断,是陶瓷支架不可比拟的新产品。

3. 预埋式电缆支架绝缘性能好,阻燃性能好。

4. 预埋式电缆支架结构合理,安装简单,安装与施工同步进行,降低了施工费用,缩短了工程工期。

5. 使用寿命长经济性能好,保证电缆的定位及运行稳定性,使用期间无需保养,不用涂漆维护费用为零。

6. 施工方便,直埋式可直接砌入砖式墙体中,承插式则只要把预埋部分在水泥墙体浇注时埋入即可。预埋式电缆支架的规格:(预埋式)YM400 YM450 YM500 YM540预埋式电缆支架安装步骤:一套预埋式电缆支架包括玻璃钢立柱、托臂、销子(螺栓)和高分子固定帽,安装工具为普通电钻、钻头、扳手。

1、立柱安装:立柱背面定位线带有安装孔,孔径Ф12.5,根据安装施工图及立柱安装孔位置,用 M12 膨胀螺栓将立柱固定在墙上,螺栓和立柱之间加装垫片,槽形立柱尽可能贴紧墙面。

2、电缆:将电缆拖至电缆支架安装位置。

3、托臂安装:根据托臂层间距要求,立柱两侧定位线上已预留有装配孔,孔径Ф8.5;用螺栓将托臂固定在槽型立柱上,螺栓松紧适度,螺栓和立柱之间注意加装垫片。

4、 电缆就位和固定:将电缆摆放在支架上并绑扎好,摆放时尽量将***重的电缆放在托臂根部。组合式电缆支架组成部分组合式电缆支架是由托臂、立柱和连接螺栓组成。

立柱为槽型材料,可根据需要任意截取长度,调节层高,装配;托臂有十种规格供选择,满足不同长度和荷载要求。托臂装配连接螺栓规格为M8*65,立柱固定膨胀螺栓为M12。
